来源 钢构地图 发布于 2018/9/20 10:04:11 评论(0) 有705人阅读

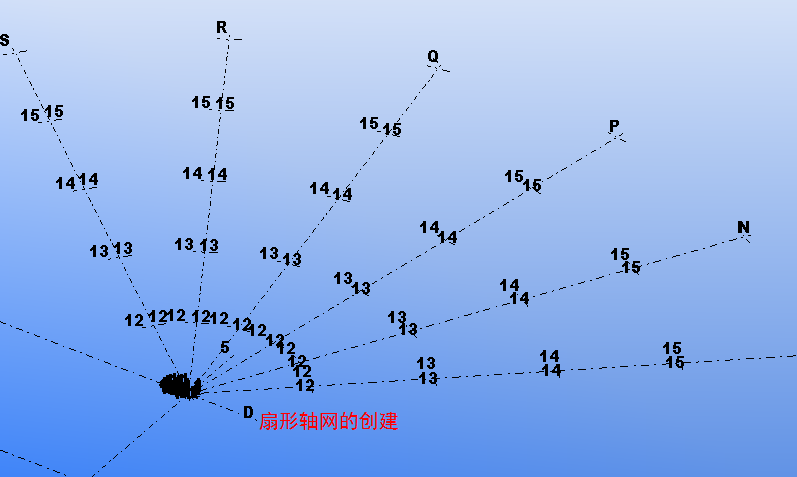

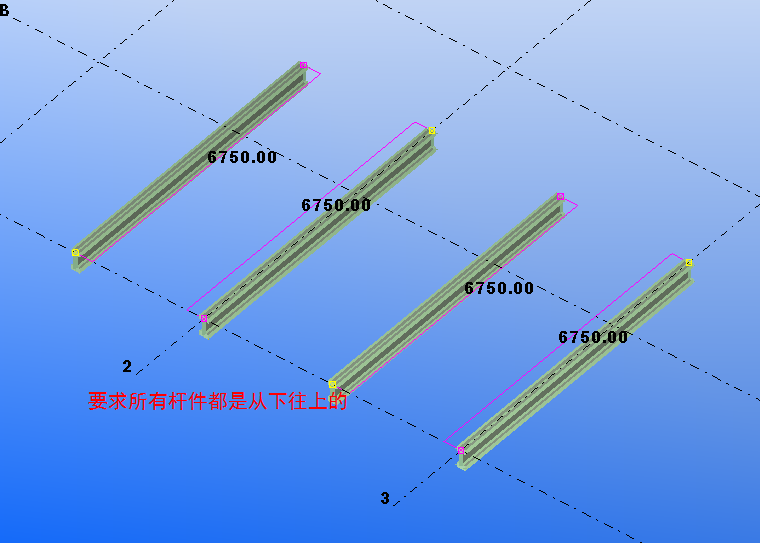

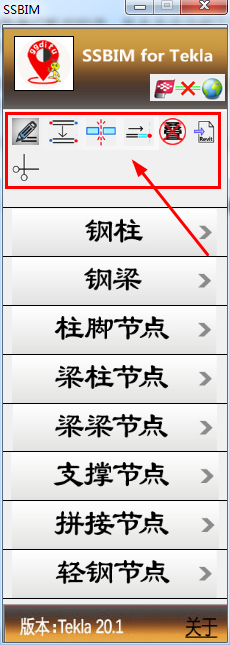

之前在1.4.1版本中增加了五大功能(构件调头、构件批量打断、构件延伸、构件去重、轴网创建),我们还在不断征集更多功能需求,如果你有想法可以点击进入,一起来讨论。此次1.4.2版本中增加了如下功能:



一、“SSBIM节点批量修改”



在一个项目中,经常同一个节点需要再多个地方重复出现,但由于变更,或其他方面原因,需要对相同节点进行某个属性参数的统一调整,如果按以往版本中,需要一个一个节点重新修改,造成极大的工作量,鉴于这方面问题,此版本推出节点批量修改功能。值得注意的是,该功能仅对SSBIM节点起作用。

点击了解更多该功能介绍及讨论





二、“SSBIM节点删除”



之前以有多用户关心的SSBIM节点删除,需要框选,容易对部分零件遗漏,或者框选住其它零件造成漏删或误删,造成使用上不便,此版本推出节点删除功能,可以方便地删除SSBIM中的节点。

点击了解更多该功能介绍及讨论





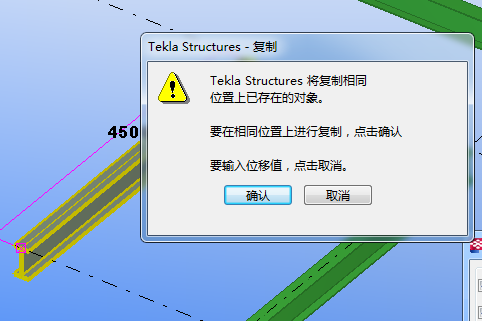

三、构件批量打断中的“定长打断”



钢节构构件需要有较高加工精度,以及加工工艺工求,构件经常需要在某一特定的长度进行打断,tekla建模如果通过拆分,做辅助线等,大大降低了建模效率,SSBIM推出这功能,可以帮助用户快速将构件在距离端点一定的长度进行构件打断。

点击了解更多该功能介绍及讨论

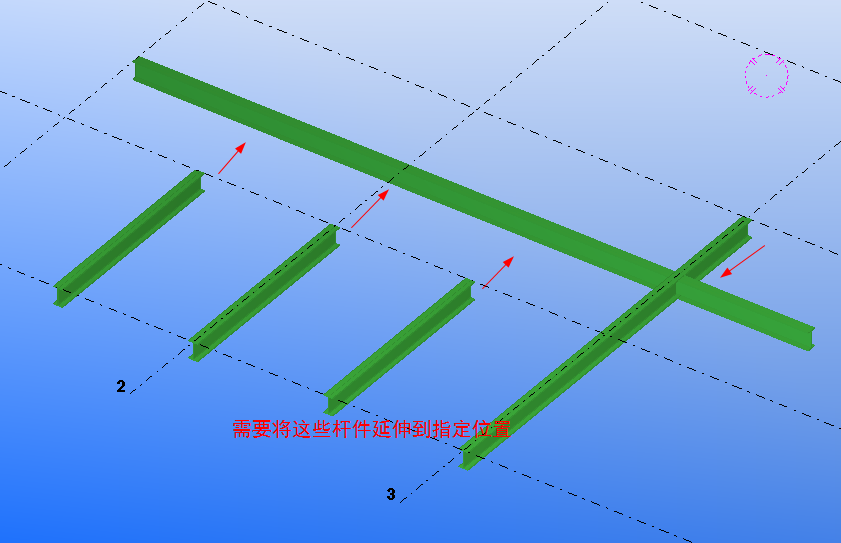

四、构件延伸中“定长延伸”、“延伸到面”



同样,在构件延伸中,针对上一版本中,进行增加。由于项目需要,可能需要将构件延伸一段特定长度或者需要将构件延伸到某一个面,如果还用传统方法再去做辅助线或参考点,那么将降低做模型的效率。

点击了解更多该功能介绍及讨论






五、“拆分与合成”



此功能主又分为“折梁拆分”、“折梁合成”、“直梁合成”三大功能。“折梁拆分”与“折梁合成”主要针对,折梁折成直梁,将几断连续地直梁合成一断折梁。“直梁合成”主要是针对由于Tekla模型经常由于外部线模导入直接生成构件,经常出现一整根构件被打断成好几节,这时候,用上“直梁合成”可以较快速地将其合成一根构件。

点击了解更多该功能介绍及讨论





六、“编号处理”



用tekla进行出图的时候,经常碰上编号上各种问题,针对各种问题,我们推出构件零件编号前缀批量插入、批量替换。因为一个项目中往往由于不同分区或者不同子项目中,需要对构件进行不同区域划分,乃至加工,安装,出图等一系列问题。往往需要在一批零构件前面加入特定前缀,加以区分。在对构件建模的时候,经常性地由于项目变更,构件修改,造成系统提示编号冲突,有时候人为去调整,也是一件麻烦的事,使用上零构件编号归1。轻松帮你解决此类问题。“强制编号”功能主要是对于已经编号好的零件构件,在后期项目修改创建,系统往往在重新编号的时候,会更改掉原有的编号。此功能,主要是对已经编好号的零件构件,进行编号上的锁定,即使后期用清除编号,它也无法清除掉,需要提醒大家的是,构件强制编号,只对主构件进行强制编号,对次构件不起作用。“保存编号数据”与“使用外部强制编号”这两功能是配合使用的,一个项目中,往往不同的人,在不同的计算机上操作,或者由于不同子项目中搭接关系,需要将一个模型导入另一个模型,要想使原模型在新导入的模型中,编号不断,就可以尝试该功能。“零件编号排序”主要是tekla对于零件编号没有一个明确排序依据,且重复的零件Tekla是将期编号定为一样的,在少数项目中,需要将零件按一定顺序,如轴号,需要每个零件单独一个零件号。此时,就需要用这上功能。

点击了解更多该功能介绍及讨论





七、多边形板切割



从功能名字就可以看出,多边形板切割,就是对于创建的多边形板进行切割开来。

点击了解更多该功能介绍及讨论





八、型材拆板



组合构件,如组合箱形梁柱,H形梁柱。在建模过程中,为了方便精确,往往是以一整个构件进行创建的,但由于涉及下料等方面问题,需要将组合构件拆成板。就需要用到该功能。

点击了解更多该功能介绍及讨论





SSBIM for Tekla 软件介绍:http://zt.ggditu.com/Proscenium/watchTechnic.aspx?technicID=7419

SSBIM for Tekla下载地址:https://pan.baidu.com/s/1HOT44vwTrPm7PcQmE46LuQ
怎样通过钢构地图app扫码验证:http://zt.ggditu.com/Proscenium/watchTechnic.aspx?technicID=7132
钢构地图app下载地址:http://www.ggditu.com/APP/APP_Computer.aspx
