1、下载安装SSBIM for Tekla:
https://pan.baidu.com/s/1HOT44vwTrPm7PcQmE46LuQ
2、下载安装钢构地图手机app:
http://www.ggditu.com/APP/APP_Computer.aspx
3、通过钢构地图app扫码免费使用SSBIM for Tekla:
http://zt.ggditu.com/Proscenium/watchTechnic.aspx?technicID=7132


软件介绍
本软件是Tekla平台下开发的外部插件,目前支持Tekla17.0、18.0、18.1、19.0、19.1、20.0、20.1、21.0、21.1、2016、2016i、2017、2020、2021这14个版本。


使用方式
1、无需安装,将压缩包中的所有文件解压到同一文件夹中,双击Tekla对应的TS*.exe,即可使用。

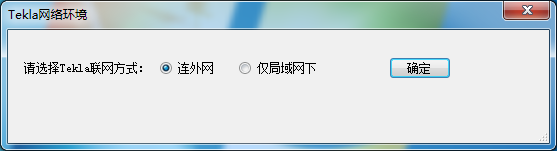

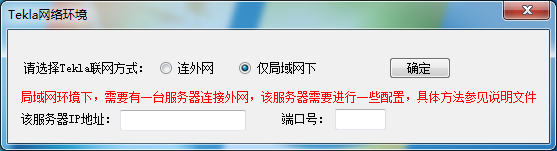

2、使用时要求电脑连接互联网,或者所在的局域网内有连接互联网的电脑。
3、采用“钢构地图”手机APP扫码验证的使用方式,每天第一次使用需要扫码验证,另外,一个账号一天只能在一台电脑上使用。
具体请参见安装文件夹中的“SSBIM for Tekla安装说明及功能介绍.pdf”文件的内容。

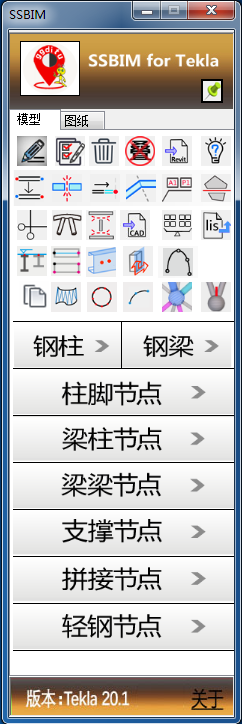

钢构SSBIM(V2.6) for Tekla 有以下主要功能项:


一、导入/导出工具集

导入Revit模型”:读取SSBIM for Revit 导出的xml文件,自动生成Tekla模型。
读模型txt文件自动建模”:读取SSBIM for CAD 导出的txt文件,自动创建Tekla模型。
导出模型txt文件”:将Tekla模型中的型钢构件及多边形板导出生成模型txt文件,可用于Revit创建设计模型。
生成LIS截面文件”:利用Excel文件生成截面lis文件,案例及文件在”截面lis文件生成工具”目录中。


二、模型工具集

修改”:点击修改按钮,在Tekla 中选中已创建的SSBIM节点或,对当前节点进行编辑修改。
批量修改”:点击批量修改按钮,在Tekla 中选中已创建的SSBIM节点,先对当前节点进行编辑修改,再选择其它同类节点,赋同样的参数,类似格式刷功能。
构件比较”:该功能可以快速地查找出两个构件的不同点并以表格的形式呈现。
模型三维坐标查看”:该功能主要是用来显示模型中某一点的三维坐标值, 并将其复制到系统粘贴板中,以便在其它地方粘贴。
构件去重”: Tekla建模时,有时因为误操作等原因,造成同一位置处有重复构件、重复螺栓等,该功能可删除所选构件和螺栓中的重复部分。
焊接”:该功能将常用的焊缝参数整合在一起。
构件调头”:该功能用来改变构件的起始点,包括起始点互换、统一正向、统一反向三个子功能。
构件批量打断”:该功能用来完成构件的打断,包括点打断、线打断、构件打断、定长打断四种方式,其中对弧形梁的定长打断指的是定弧长。
构件延伸”:构件延伸有四种形式:延伸到线、汇交到点、定长延伸以及延伸到面。
拆分与合成”:该项主要包括三个子功能:折梁的拆分、折梁合成以及直梁合成。
编号处理”:该功能主要处理零件及构件的编号,具体有八项:前缀批量插入、前缀批量替换、零件初始编号归1、构件初始编号归1、零件强制编号、构件强制编号、保存编号数据以及读取保存编号。
多边形板处理”:该项主要是针对多边形板的辅助功能,包括多边形切割、起点更换、延伸到面、延伸到线、选面偏移、选线偏移。
选面设置工作平面”:该功能可在渲染模式下,直接选择零件上的任意面,作为工作平面。
快速创建轴网”:该项可根据对话框参数,快速创建矩形或扇形轴网。
拟合曲线”:该功能是根据多个控制点绘制样条曲线,具体20.1以上的版本用的是多段辅助线,低版本则是用无截面的梁来替代。子项“改容差值”功能是为了调整刚绘制的拟合曲线的拟合程度。
圆等分”:该项功能通过指定圆上三点以及等分数量,以绘制圆内接正多边形的方式,间接得到圆的等分点。
画圆弧”该项功能通过指定不共线三点以及等分数量,用多段辅助线来绘制圆弧。
曲面建模”:该功能利用上下两个边界曲线进行单层三角形网格划分,来拟合空间曲面。
焊接空心球”:该功能用来创建焊接空心球。
主圆管内快速建劲板”:该功能在主圆管对应次管的位置,创建开孔的加劲板。
圆管端板”:该功能在两个相交的圆管交点处,创建一块圆形端板。
球管劲板”: 该功能在两相交圆管所在平面上的交点位置,创建一块三角形加劲板。
球管相贯”:该功能用于网架焊接球节点的建模,根据球径和间隙参数自动切割钢管,并增加套管
相贯插板”:该功能在两相交圆管交点处,创建一块插板,插板垂直于两圆管所在平面。
型材拆板”:该功能将Tekla的H型及箱形的型钢拆开为板件组合的形式。
统一标高”: 该功能将所选择的梁,按照某一标高值,进行标高统一修改。
梁板转换多边形板”:该功能将梁模式的板改为多边形板。
檩条孔合并”:该功能为了减少檩条种类,让所选檩条的檩条孔尺寸参数统一。
相贯切割”:该功能通过选择主管,自动切割与之相贯的所有支管。
钢筋定位”:该功能通过钢筋混凝土截面的钢筋参数,实现钢筋在钢结构构件上精确穿孔或连接定位。

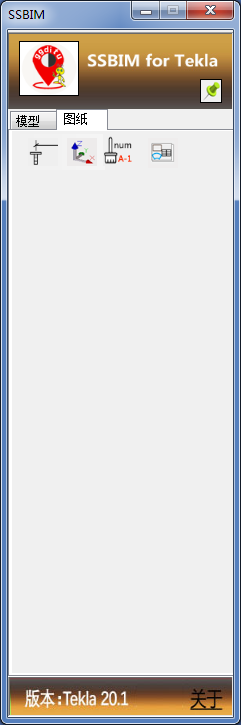

三、图纸工具集

螺栓标注”:该功能在图纸空间里,对螺栓(包括栓钉、螺栓孔)群进行水平、垂直及倾斜的快速标注。标注样式按照SSBIM_Tekla目录中的“钢构BIM.dim”文件。
坐标标注”:该功能结合模型视图,在对应的图纸上标注三维世界坐标值或者局部坐标值。
刷号”:该功能可统一编辑修改选中图纸的名称、标题1、标题2、标题3。
曲面展开”:该功能针对“曲面建模”中的单层三角形网格划分生成的三角形板,生成一张布置图,包括带编号的3D视图、编号坐标表以及展开图。


四、建模菜单
建模菜单分为“多高层”、“轻钢”、“网架”及“管桁架”等钢结构体系。本版本可使用“多高层”结构体系,包括:
”:该功能可创建各种截面类型的钢柱构件,包括格构柱。
梁及支撑”:该功能可创建各种截面类型的钢梁或支撑构件。
梁梁节点”: 这里包含多高层钢结构体系的各类主次梁连接节点。
以下节点还在升级中。。。。。。
梁柱节点”:这里包含多高层钢结构体系的各类梁柱连接节点。
柱脚节点”:这里包含多高层钢结构体系的各类柱脚节点。
支撑节点”:这里包含多高层钢结构体系的各类支撑节点。
拼接节点”: 这里包含多高层钢结构体系的各类梁或柱的拼接节点。


五、使用约定
1、软件界面停靠在桌面边缘时会自动隐藏,鼠标移到该位置时,自动现身。
2、在选择节点界面,鼠标停靠在节点图片,该节点特征标签会弹出,包括该节点连接构件的截面、连接方式及适用类型等。
3、鼠标右键功能约定,链接到该功能按钮或节点的在线帮助页面。


有问题可关注SSBIM微信公众号
