来源 钢构地图,SSBIM 发布于 2018/12/18 15:05:09 评论(1) 有2332人阅读


AutoCAD2008下载地址:
https://pan.baidu.com/s/1jdM3O5DRjEDWgGFM9Zattw
SSBIM for CAD下载地址:
https://pan.baidu.com/s/1z9TWM7WEBnqcWYqbpstzTg
怎样通过钢构地图app扫码验证:
http://zt.ggditu.com/Proscenium/watchTechnic.aspx?technicID=7132
钢构地图app下载地址:
http://www.ggditu.com/APP/APP_Computer.aspx



V2.0更新内容

1、 新增12“柱脚节点”施工图绘制。

2、 新增37“梁柱节点”施工图绘制。

3、 新增24“梁梁节点”施工图绘制。

4、 新增31“支撑节点”施工图绘制。

5、 新增29“拼接节点”施工图绘制。



V1.0功能


1、 为Revit和Tekla关于钢结构三维建模的辅助工具,具体AutoCAD下利用施工平面图,创建三维线模,并进而生成SSBIM for Revit及SSBIM for Tekla可导入的接口TXT文件。


安装说明

本软件只支持AutoCAD2008版本

安装步骤:

  1、将压缩包中的SSBIM文件夹放到acad.exe所在路径下(即AutoCAD 2008安装路径)。路径查找如下:

  可右键AutoCAD 2008 桌面快捷方式,点“属性”,找“打开文件所在位置”按钮,点击进入AutoCAD 2008安装路径。

  2、用记事本程序打开压缩包中的SSBIM.txt文件,将“(command "netload" "C:\\Program Files (x86)\\AutoCAD 2008\\SSBIM\\CADtoRevit.dll")”这句话,贴到acad.exe所在路径下Support文件夹下的acad2008.lsp文件的最后位置(princ)的前面一行,并保存文件,注意,文中的“C:\\Program Files (x86)\\AutoCAD 2008”换成你电脑中AutoCAD 2008安装的路径,注意用双反斜杠表示路径。

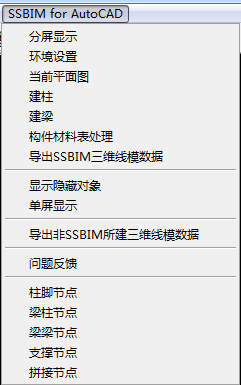

  3、再次打开AutoCAD 2008软件时,将出现“SSBIM for AutoCAD”菜单项。


功能介绍:



分屏显示

  目的为方便查看三维线模创建过程。点击该菜单项,会自动变成平面显示和三维显示两个视口;从而方便平面图纸与三维线模的对比查看。

环境设置

  对各层施工平面图的一些基本参数进行设置保存。点击该菜单项,进入基础设置页面;三维线模的插入点,输入各楼层平面图参数及原点拾取,

当前平面图

  创建各层梁柱之前,需要选择一下将要操作的平面图。点击该菜单项,在平面图列表中选择当前平面图,并可以修改其中参数,该参数并不保存,仅影响后面的操作。

建柱

  根据施工平面图中的柱构件,创建该层柱的三维线模。点击该菜单项,按照提示拾取柱标号、柱线、再框选柱,完成柱线模绘制。

建梁:

  根据施工平面图中的梁构件,创建该层梁的三维线模。点击该菜单项,先选择平面图中梁的表示方式;再按照提示拾取梁标号、梁线、再框选梁,完成梁线模绘制。

构件材料表处理:

  将施工平面中梁柱构件的编号与该层构件材料表关联起来,并反映到三维线模中。点击该菜单项,勾选对应平面图,按照提示选择材料表中对应的规格截面参数、材质等。

导出SSBIM三维线模数据:

  将已生成的三维线模转换成TXT文件,由SSBIM for Revit或者SSBIM for Tekla导入自动生成构件三维实体模型。点击该菜单项,导出线模数据TXT文件,文件保存在DWG文件相同路径下。

显示隐藏对象:

  在“建柱”和“建梁”创建三维线模的过程中,平面图中选择完的构件线会被隐藏,点击该菜单项,可重新显示出来。

单屏显示

  点击该菜单项,将开始的分屏显示恢复成单屏显示。

导出非SSBIM所建三维线模数据:

  还有一种结构的三维线模,是将构件信息作为线的图层名称来保存的,这种线模常常来自于结构分析软件。点击该菜单项,选择三维线模,也可生成TXT文件,不过需要后期对文本进行处理,才能由SSBIM for Revit或者SSBIM for Tekla导入自动生成构件三维实体模型。

“柱脚节点”

点击该菜单项,选中需要绘制的柱脚节点,选中柱规格,并输入对应节点参数,绘制多高层柱脚节点施工图。

“梁柱节点”

点击该菜单项,选中需要绘制的梁柱节点,选中柱及梁规格,并输入对应节点参数,绘制多高层梁柱节点施工图。

“梁梁节点”

点击该菜单项,选中需要绘制的梁梁节点,选中主次梁规格,并输入对应节点参数,绘制多高层梁梁节点施工图。

“支撑节点”

点击该菜单项,选中需要绘制的支撑节点,选中梁、柱、支撑等规格,并输入对应节点参数,绘制多高层支撑节点施工图。

“拼接节点”

点击该菜单项,选中需要绘制的拼接节点,选中柱或梁规格,并输入对应节点参数,绘制多高层拼接节点施工图。



问题反馈

  点击该菜单项,将跳到官方网站BBS,您可在此写下建议及问题等。

  SSBIM才刚刚出发,后续的路还很漫长,希望诸君陪伴一起前行!




AutoCAD2008下载地址:
https://pan.baidu.com/s/1jdM3O5DRjEDWgGFM9Zattw
SSBIM for CAD下载地址:
https://pan.baidu.com/s/1z9TWM7WEBnqcWYqbpstzTg
怎样通过钢构地图app扫码验证:
http://zt.ggditu.com/Proscenium/watchTechnic.aspx?technicID=7132
钢构地图app下载地址:
http://www.ggditu.com/APP/APP_Computer.aspx
