来源 SSBIM 发布于 2018/9/17 9:04:00 评论(6) 有20847人阅读

1、下载安装SSBIM for Revit:
https://pan.baidu.com/s/1BZP8XnZ8Xc8mnbzspMfZsw?pwd=ynqy

2、下载钢构地图app:
http://www.ggditu.com/APP/APP_Computer.aspx

3、通过钢构地图app扫码免费使用SSBIM for Revit:
http://zt.ggditu.com/Proscenium/watchTechnic.aspx?technicID=7132

SSBIM for Revit是Revit平台下的钢结构BIM应用软件,SSBIM for Revit V3.0支持Revit2016和Revit2021


旧版升新版方法

下文以SSBIM2016升级为例
1、关闭Revit2016软件,删除Revit2016安装路径下的SSBIM文件夹。
2、将压缩包中的SSBIM及SSBIM_Model两个文件夹放到Revit2016安装路径下。
3、再次打开Revit2016软件时,将出现最新的“钢构SSBIM”菜单项。

功能介绍

SSBIM施工图

主要功能项:


一、“专业符号”菜单组


专业符号”:在绘图视图中,点击需要插入的专业符号按钮,根据提示拾取插入点,创建专业符号 。

二、“焊缝标注”菜单组


焊缝标注”:在绘图视图中,点击需要插入的焊缝符号按钮,根据提示拾取插入点,创建相应的焊缝符号。      注:默认为两点焊缝。

三、“施工图绘制”菜单组


节点施工图”:在3D视图中选择SSBIM创建的多高层节点,点击该按钮,绘制对应的节点施工图。




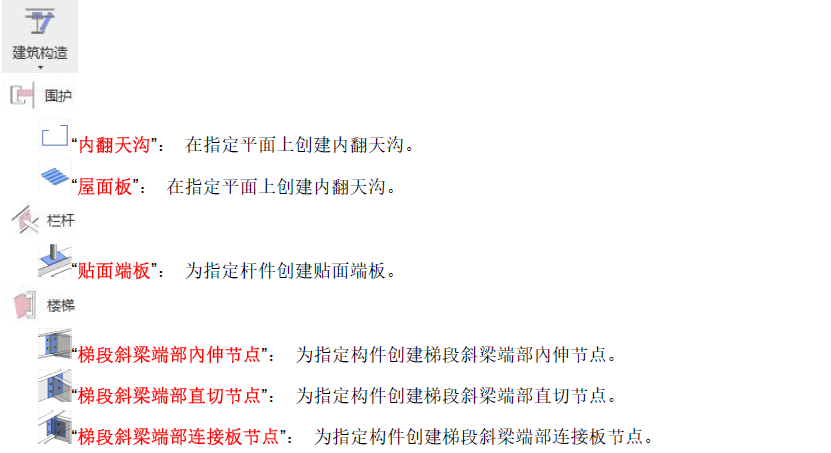

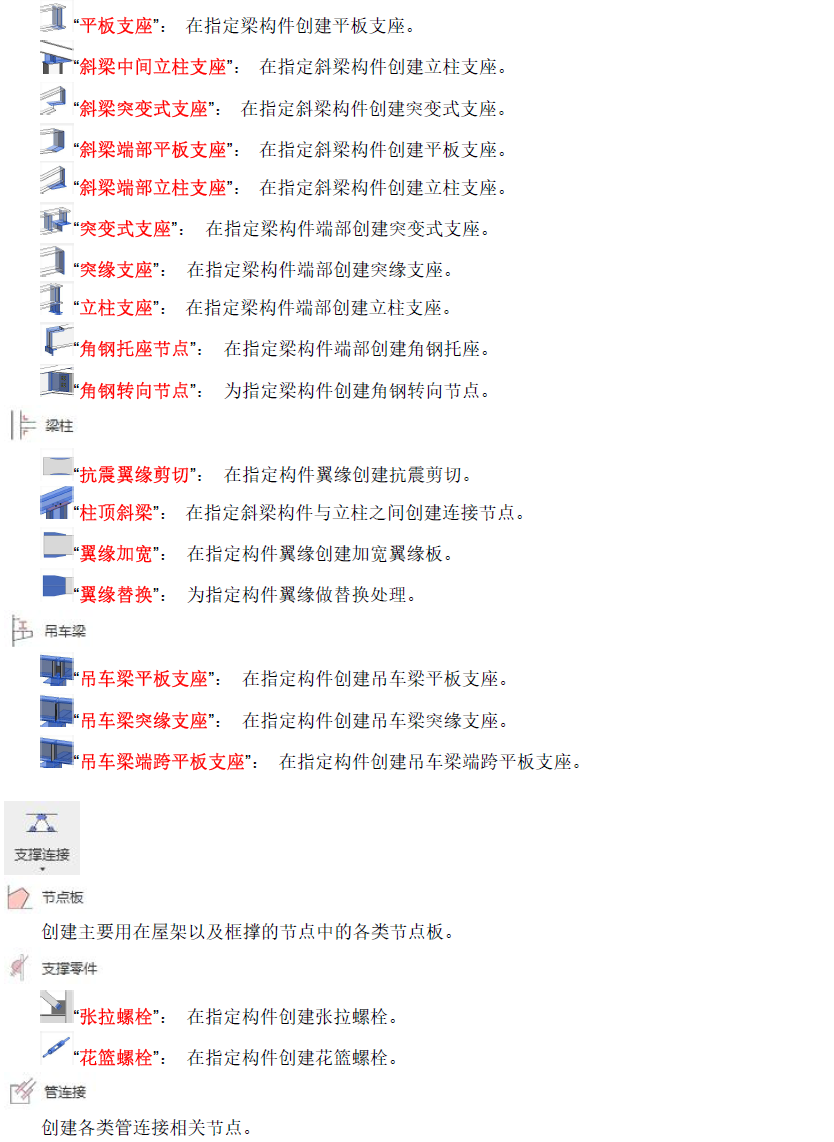

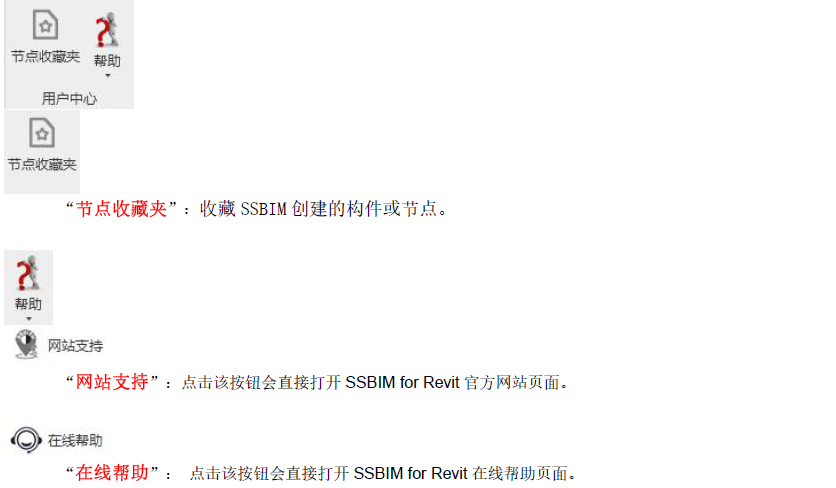

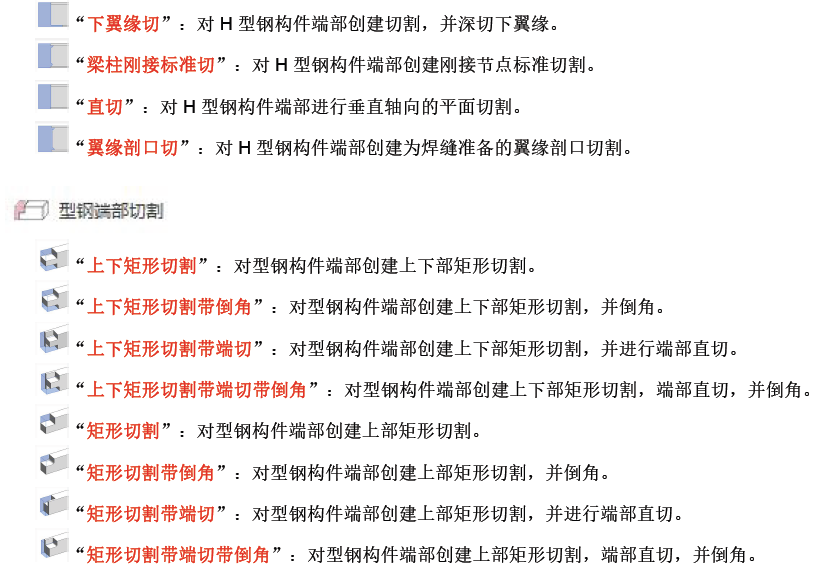

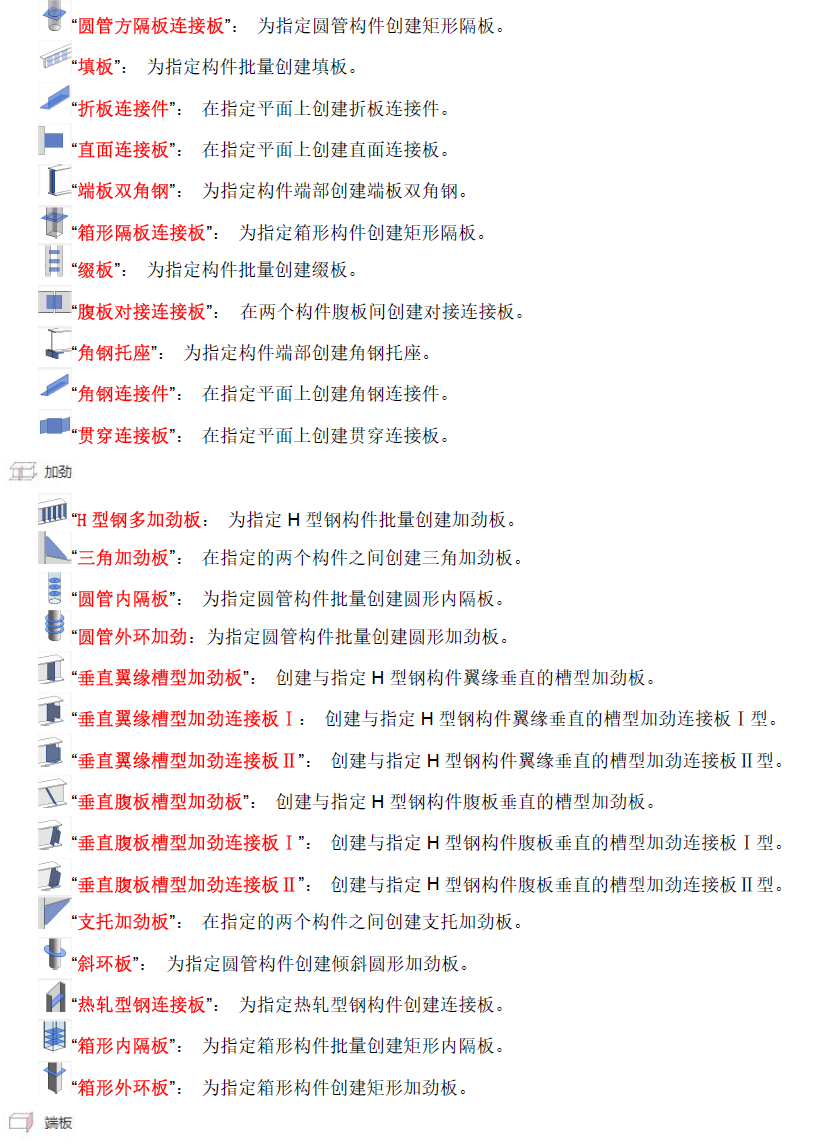

钢构SSBIM

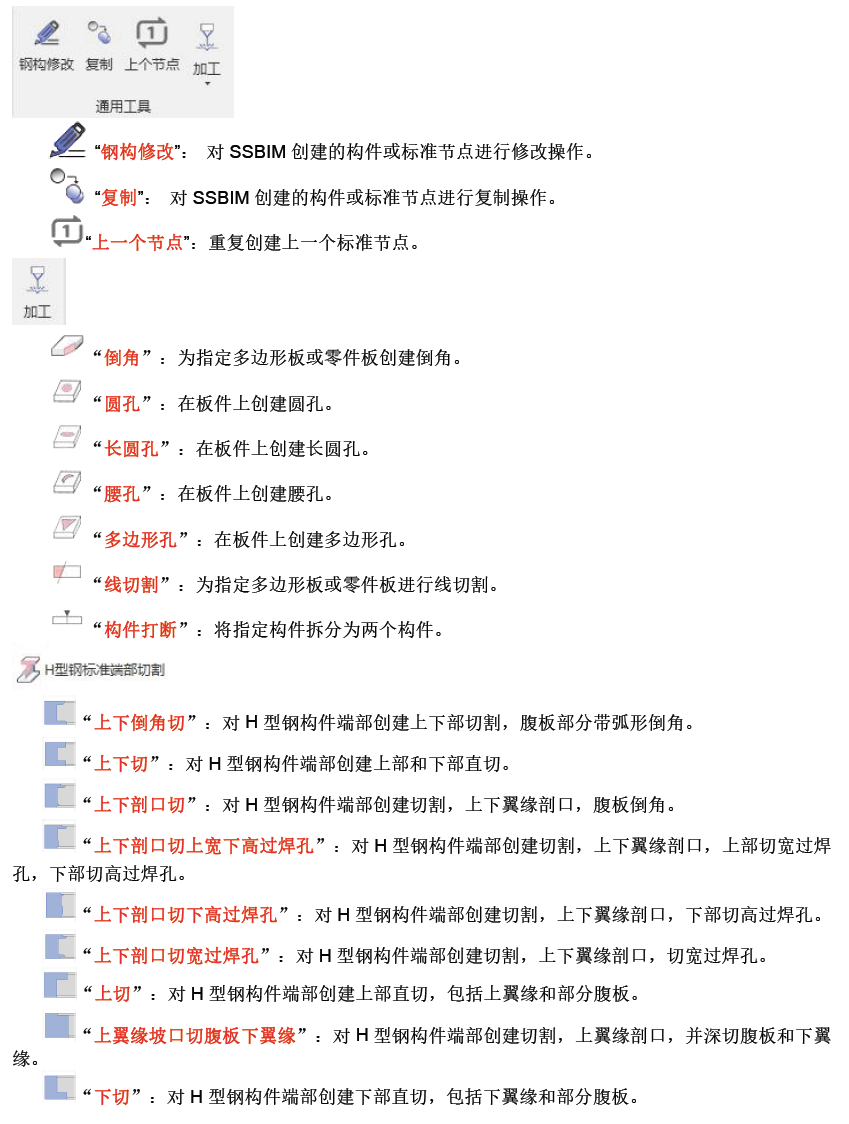

一、“钢构通用”菜单组

钢构修改”:在3D视图中选择SSBIM创建的构件或节点,在随后的对话框中修改参数,然后确定实现修改;亦可选中多个同类型构件进行批量修改。
节点复制”:在3D视图中选择已有的SSBIM节点,按照提示选择构件,实现节点复制。

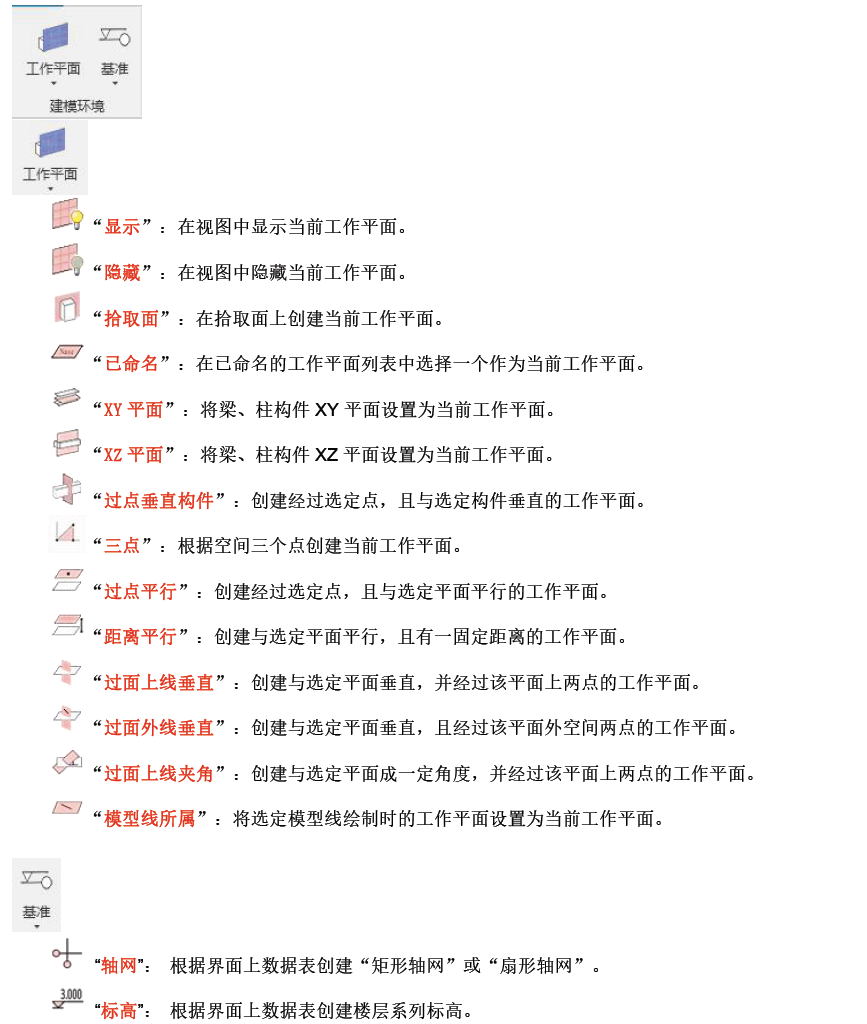

轴网”:可在界面填写参数创建数据表,进而创建“矩形轴网”或“扇形轴网”,而且可指定轴网的插入点和初始旋转角来定位轴网。
标高”:可在界面上填写参数创建数据表,进而一次创建各楼层标高。
钢梁”:可在结构平面视图以捕捉始点终点方式,也可以在立面视图或3D视图中以捕捉构件的方式创建钢梁,有包括组合截面的多种截面形式,可设置截面对齐方式及截面转角。
钢柱”:可在结构平面视图中创建各种截面类型的钢柱构件,包括组合截面及格构柱,可设置柱顶、柱底标高以及平面偏位和转角。
支撑”:可在结构平面视图以捕捉始点终点方式,也可以在立面视图或3D视图中以捕捉构件的方式创建钢支撑构件,有包括组合截面的多种截面形式,可设置截面对齐方式及截面转角。
带节点支撑”:在3D视图中创建带节点的钢支撑构件,包括支撑构件以及两端的节点组件。

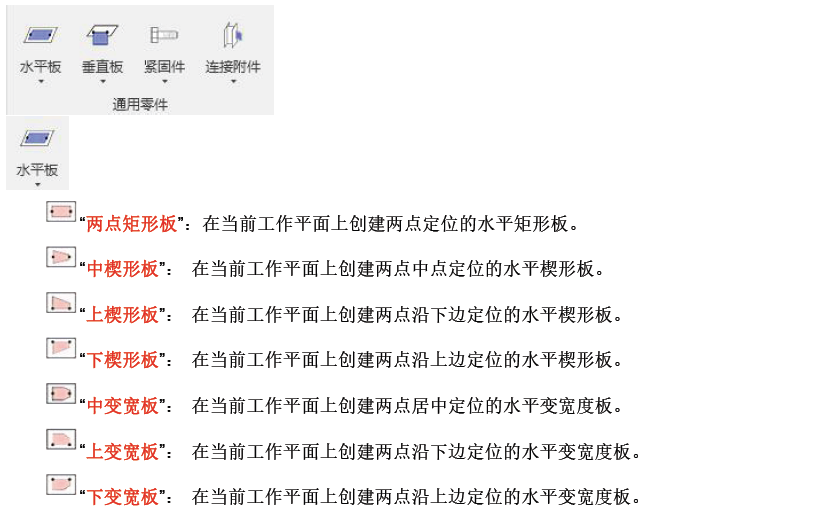

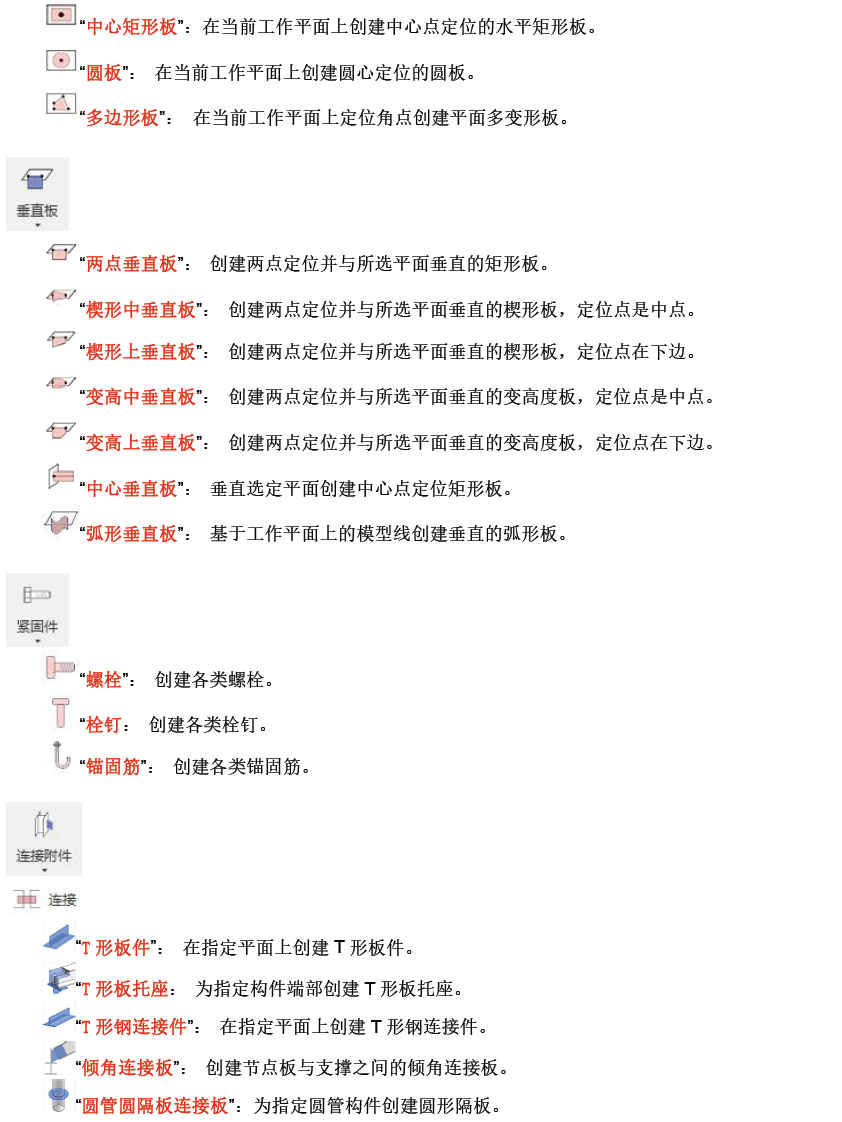

零部件”:创建各类钢结构体系中用到的零部件族的族实例。

零件单例”:零件单例功能(这个功能可以做材料统计)。


提示:创建构件或节点时,选择“保存模板”或“模板列表”下拉框,可保存或读取已保存的参数信息,创建相同及相似构件或节点。

  箱型、H型、圆管截面,批量导入自定义截面的模板参照文件在“SSBIM/族/族材料”目录文件夹下。

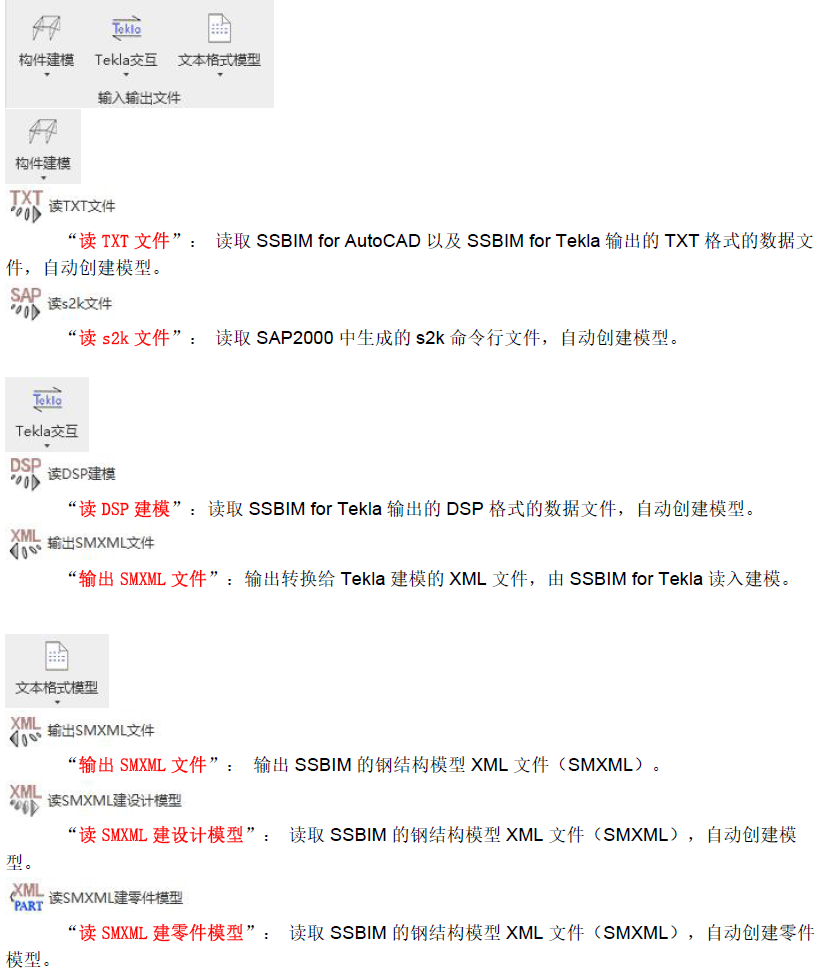

二、“批量转换建模”菜单组

读TXT文件”:读取AutoCAD中生成的线模几何数据以及截面规格信息的TXT文本文件,自动创建结构模型。TXT文本如何生成,详见SSBIM for CAD操作。
读SAP2000文件”:读取SAP2000中生成的s2k命令行文件,自动创建结构模型。
 梁柱转换”:在使用其他插件或者系统自带的族完成钢结构建模后,需要使用SSBIM节点的,可以使用该功能将梁柱构件转换成SSBIM梁柱构件。
 “写SMXML”:这个功能主要是用来把SSBIM创建的模型转换成tekla模型,选中需要转换的模型图元,点击该功能按钮,输出SMXML格式的xml文件,可供SSBIM for Tekla读取建模使用。

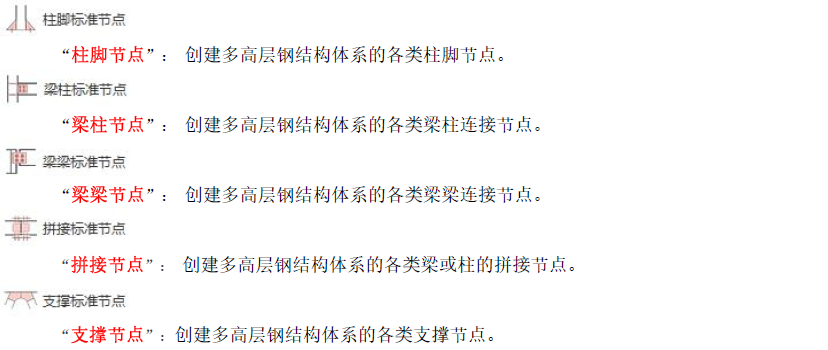

三、“多高层结构”菜单组

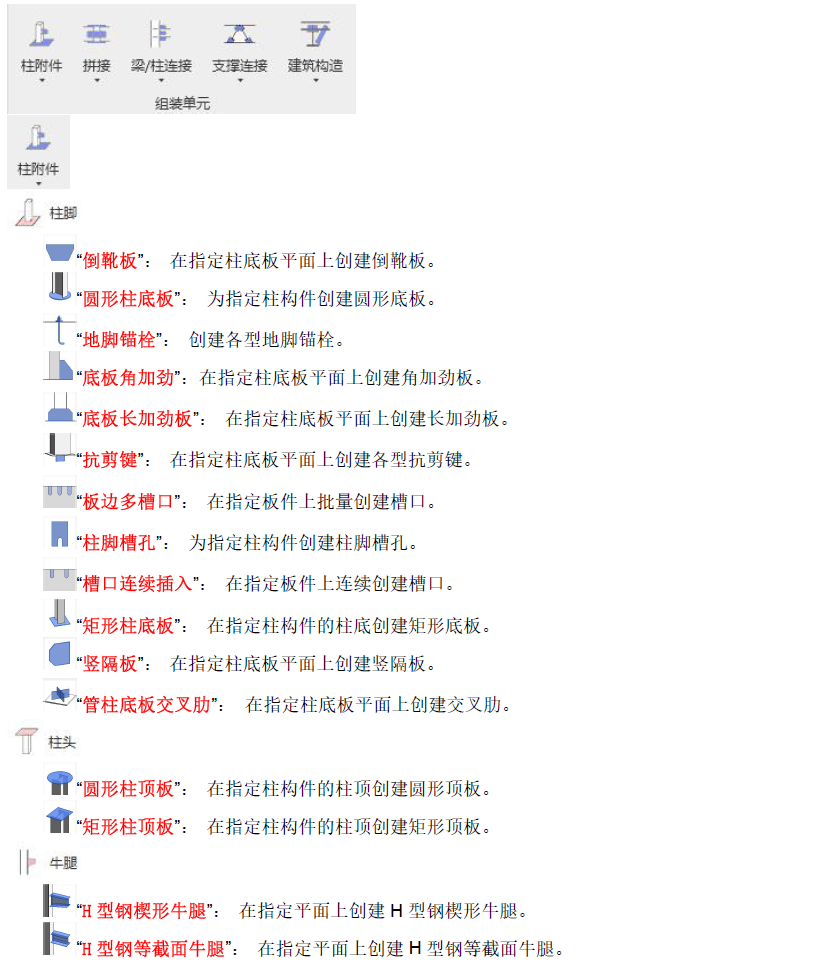

柱脚节点”:包含多高层钢结构体系的各类柱脚节点,包括各类柱截面形式的刚接、铰接类型。
梁柱节点”:创建多高层钢结构体系的各类梁柱连接节点,包括不同的柱梁截面形式的刚接、铰接类型。
梁梁节点”:创建多高层钢结构体系的各类主次梁连接节点。

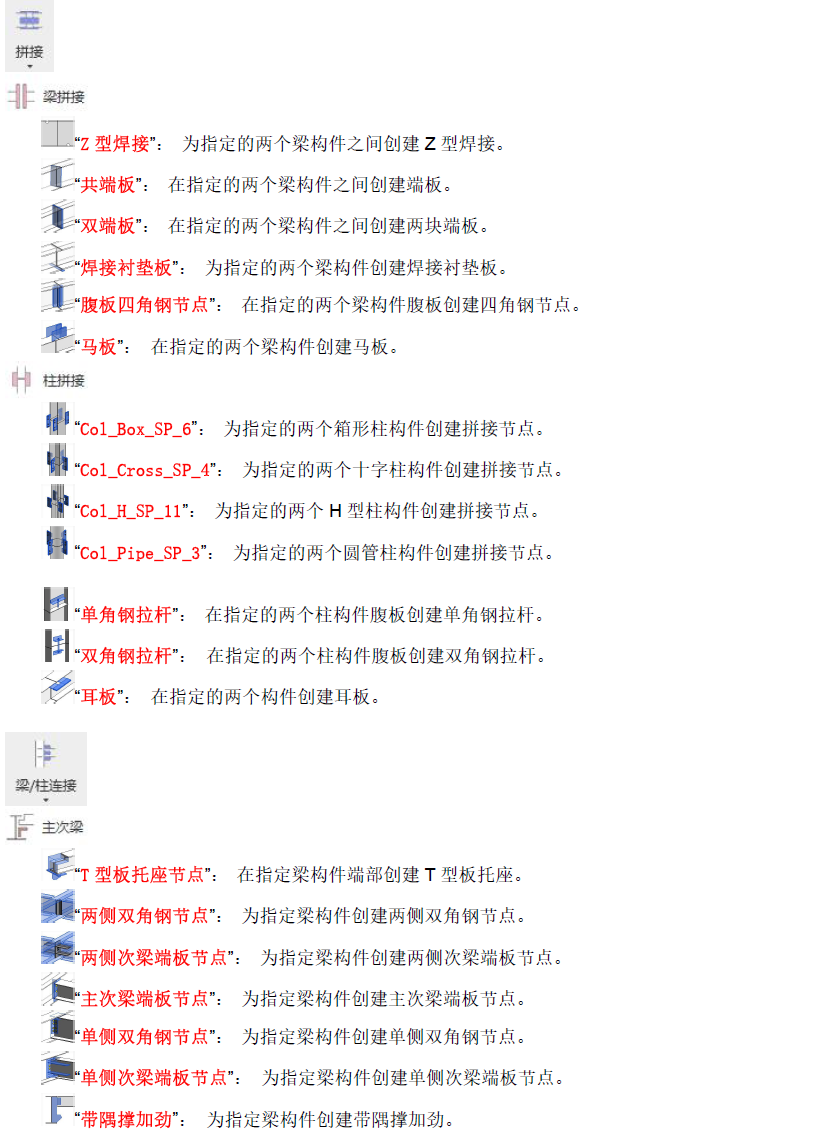

拼接节点”:创建多高层钢结构体系的各类梁或柱的拼接节点。
支撑节点”:创建多高层钢结构体系的各类支撑的连接节点。

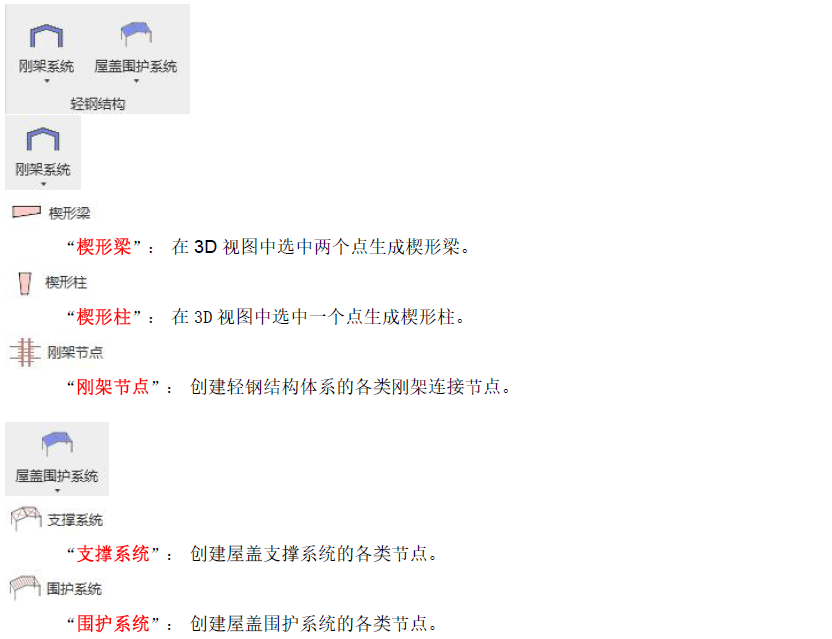

四、“轻钢结构”菜单组

轻钢线模”:在结构平面中,以捕捉钢架所在轴线上的点,来绘制模型线。
轻钢构件”:在3D视图中,以拾取已有的模型线,创建轻钢构件。
轻钢节点”:创建轻钢结构体系的各类钢架连接节点。

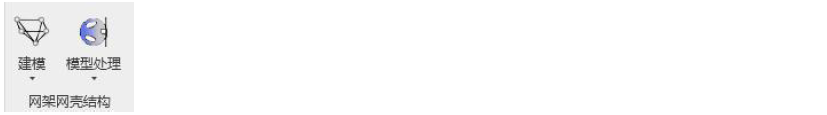

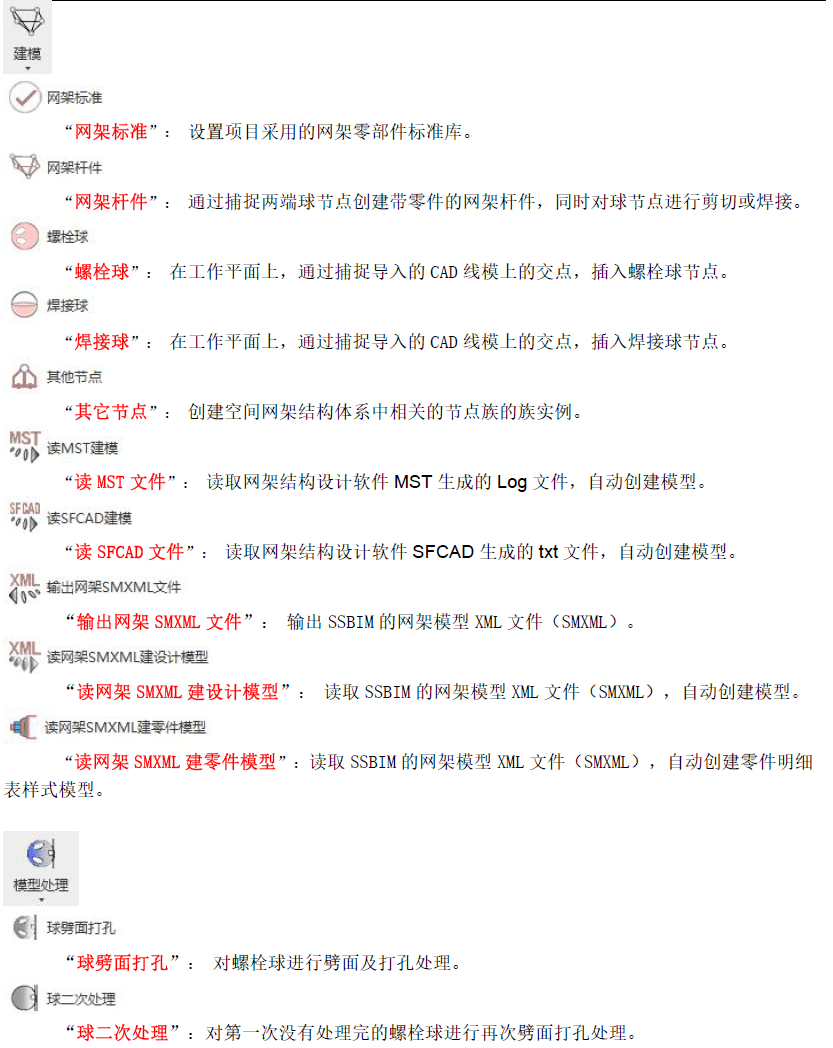

五、“网架网壳结构”菜单组

网架标准”:设置当前项目采用的网架零部件标准库。
螺栓球”:在工作平面上,通过捕捉导入的CAD线模上的交点,插入选定规格的螺栓球节点。
焊接球”:在工作平面上,通过捕捉导入的CAD线模上的交点,插入选定规格的焊接球节点。
网架杆件”:通过捕捉两端球节点,自动识别节点球类型创建相应的网架杆件,针对螺栓球,杆件端会根据螺栓规格配上相应的套筒、锥头或封板,同时对螺栓球节点进行剪切,针对焊接球会在杆件端部焊接。
网架其它节点”:创建空间网架结构体系中相关的节点族的族实例。

读MST文件”:读取空间网架结构设计软件MST生成的Log文本文件,自动创建结构模型。

读SFCAD文件”:读取空间网架结构设计软件SFCAD的属性文本文件,自动创建结构模型。


六、“钢管桁架结构”菜单组

弯管相贯”:通过在弯管内增加一直段空心体方法解决Revit弯管不能相贯剪切的问题。

SSBIM for Revit下载地址:
https://pan.baidu.com/s/1iSw5CmTohoB__HfTRTu_Rw

怎样通过钢构地图app扫码验证:
http://zt.ggditu.com/Proscenium/watchTechnic.aspx?technicID=7132

钢构地图APP下载地址:
http://www.ggditu.com/APP/APP_Computer.aspx
